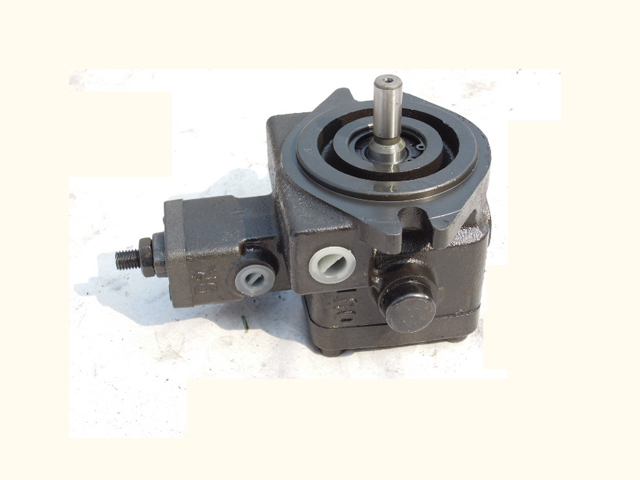

VP型變量高壓葉片泵的主要特點：

1、設計合理，加工精密的圓弧葉片，降低了葉片對定子內曲線的壓應力，提高了定子和葉片的使用壽命。

2、定子采用先進的高次方無沖擊過渡曲線，使葉片具有良好的運動和受力狀態，保證了葉片與定子間的良好

接觸，并使得流量損失，壓力和流量脈動為最小，噪聲更低，壽命更長。

3、采用插裝式結構，主要內臟零件做成組件形式，泵心更換可在幾分鐘內完成。

本系列泵專為低噪聲工作而開發的高壓高性能葉片泵，獨特的設計、高精蜜加工及材料的合理選擇，保證了其可

靠性高，適應性強的優勢，最適和現代液壓系統的需要。用在注塑成型機、壓力壓鑄機、金屬切削機械、工程機

械等液壓系統中得到了廣泛的應用。

VP型變量高壓葉片泵機組使用說明 ：

? 轉動方向:順時針方向(從軸端看為標準),逆時針方向?yàn)樘厥鈽邮?span>,回轉方向的確認可由瞬時起動電機來確認.

? 液壓油:70bar以下,使用40℃時粘度30、50cSt(ISOG32)的液壓油.

? 泄油管壓力:泄油管一定要直接接到油箱的油面下,而配管所產生的背壓,請維持在0.3bar以下.

 ? 工作溫度:機組連續運轉溫度為15-65℃.

? 軸心配合:VP變量葉片泵軸與電機的偏心差最大的為0.02mm,角度誤差10.

? 吸油壓力:VP變量葉片泵吸油口的壓力為0.3bar至0.4bar

? 排量調整調整排量時，先放松調節螺母，再旋轉調節螺桿，右轉減少流量，左轉則增加，調整完畢上緊螺母。

? 壓力調整左轉壓力調整螺桿，使輸出壓力降低，右轉則升高。

? 最大峰值新VP變量葉片泵開始運轉時，可在無壓力的狀態下反復起動電機，以排除泵內和吸注管中的空氣。為

確保系統內的空氣排除，可在無負載的狀態下，連續運轉10分鐘。

VP變量葉片使用注意事項：

1.VP變量泵軸上不允許直接承受徑向力和軸向力，以免造成油泵異常損壞。

2. 安裝時需仔細擦清孔和被連接軸的表面，以減小由振動引起葉片泵軸端表面的微動磨損，從而長期保持配合

軸徑尺寸精度。

3. 注意區分進油口和出油口。通常進油口大、出油口小、切勿顛倒，當驗證液壓葉片泵轉向符合標牌箭頭的方

向時，才能啟動電機，至葉片泵排油正常后再正式啟動。

4. VP變量葉片泵機組的吸油高度一般不超過500mm，泵吸入口壓力在0.02～0.025MPa之間，液壓葉片泵的排量

越大要求吸入壓力越高。

5. VP變量葉片泵的進油口，管接頭直至油箱油面以上的整個吸油管道和附件的接合必須嚴格密封，任何部位不

得漏氣，否則將在油箱內產生大量泡沫，空氣吸入還會使油泵產生氣蝕，引起油泵噪聲，損壞和引起液壓系統

的振動。

6. 為防止油泵吸入雜物，減少磨損，葉片泵的進油口應裝置100～180um的濾油器，其過濾能力應不小于泵流量

的三倍，同時推薦在排油管道油口處安裝精度30～50um的濾油器，以確保油液的清潔度，提高液壓系統穩定性和

液壓元件的工作壽命。
